جهاز تمركز الأنبوب

HS: 8431431000

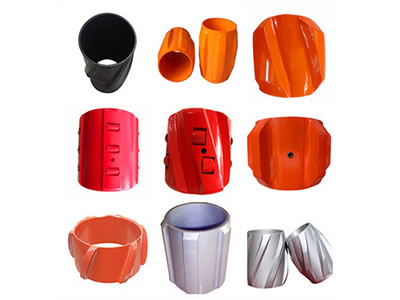

الاسم: جهاز تمركز متكامل / جهاز تمركز بنابض قوسي

المميزات
إن جهاز تمركز الأنبوب المتكامل مصنوع عن طريق عملية السكب. جهاز تمركز غلاف أنبوب من نوع لولبي لديه المزايا الواضحة بالمقارنة مع جهاز التمركز بالنابض، مثل الهيكل البسيط، الموثوقية، القوة العالية والاستخدام المريح في الموقع. وهو مستخدم بشكل واسع في وضع غلاف الأنابيب في البئر العمودي أو المائل. جهاز التمركز من نوع لولبي صلب هو ضروري لوضع الغلاف لولبيا في صب الأسمنت في البئر العموديل. وهو لازمة أيضا لتدوير غلاف الأنبوب في عزل الأسمنت في البئر المائل أو الأفقي حيث جهاز التمركز بالنابض غير كافي القوة لتحمل غلاف الأنبوب الثقيل. مع أربعة أو ستة وصلات، أجهزة التمركز مع الأحجام المختلفة تكون متوفرة لحفرة البئر المختلفة الحجم. جهاز تمركز الأنبوب قادر على التدوير والانزلاق بحرية على الغلاف الأسطواني أو يمكن تثبيته من خلال استخدام وحدة التثبيت أو المسامير. وأيضا يساعد على إزالة الوحل على الغلاف الأسطواني ويحافظ على نظامة جدار البئر عند وضع غلاف الأنبوب في البئر. ويولد جهاز التمركز هذا التدفق الدوراني عند صب الأسمنت، مما يحسن كفاءة العمل. يعمل كطبق لدعامة غلاف الأنبوب في الوسط، جهاز تمركز الأنبوب يلعب دورا هاما في إجراء أعمال البئر.

التركيب
ينبغي تثبيت جهاز تمركز غلاف الأنبوب مع فجوة مطابقة مع متطلبات التصميم. القطر الخارجي من جهاز التمركز يعتمد على حجم حفرة البئر.
1. يمكن تركيبه على غلاف الأنبوب مباشرا.
2. يتحرك بحرية بين الوصلات.
3. يمكن تركيبه من خلال استخدام المفصل على أي نقطة على الغلاف الأسطواني.

المواصفات
مواصفات جهاز التمركز المتكامل
المواصفات الأنواع أقصى القطر الخارجي (mm) القطر الداخلي (mm) الطول (mm)
41/2in×6in I, II, III 145 116.5 200
5in×6in I, II, III 145 129 200
5 1/2in×8 1/2in I, II, III 205-210 142 200/300
6 5/8in×8 1/2in I, II, III 205-210 171 200/300
7in×8 1/2 in I, II, III 205-210 181 200/300
7in×9 1/2in I, II, III 225-235 181 200/300
7in×9 5/8in I, II, III 225-235 181 200/300
9 5/8in×12 1/4in I, II, III 300-305 248 200
13 3/8in×17 1/2in I, II, III 430-435 346 200
مواصفات جهاز التمركز بالنابض
المواصفات الأنواع أقصى القطر الخارجي (mm) القطر الداخلي (mm) الطول (mm)
41/2"×6" 4 160 116 450/575
4 1/2"×6 1/4" 4 167 116 450/575
4 1/2"×7 7/8" 4 210 116 450/575
4 1/2"×8 1/2" 4 230 116 450/575
5"×6" 4 160 128 450/540
5"×6 3/4" 4 180 128 450/575
5"×7 7/8" 4 210 128 450/575
5 1/2"×7 7/8" 5 210 140 450/575
5 1/2"×8 1/2" 5 216/245 140 450/575
5 1/2"×8 3/4" 5 222/250 140 450/575
5 1/2"×9 7/8" 5 251/264 140 450/575
51/2"×91/2" 5 242/264 140 450/575
7"×8 1/2" 6 216/230 179 450/575
7"×8 3/4" 6 222/233 179 450/575
7"×9 1/2" 6 242/264 179 450/575
7"×9 7/8" 6 251/264 179 550/650
9 5/8"×12 1/4" 8 346 245 550/650
9 5/8"×13 3/8" 8 346/352 245 550/650
9 5/8"×12 13/16" 8 378 245 550/650
10 3/4"×15 1/2" 9 405 275 550/650
φ273.05×φ374 9 374 275 550/650
13 3/8"×17 1/2" 10 440/446 342 550/650
13 5/8"×17 1/2" 11 440/466 342 550/650
20"×26" 17 696 510 550/610/650
